Curso esmaltes 17 de marzo de 2014
Los resultados del trabajo grupal en nuestro "curso de esmaltes" son puestos a tu disposición para que también sean parte de este proceso. Esta vez partimos ya con dos bases, la primera se intenciona para obtener un esmalte mate y la segunda un esmalte brillante.Recuerda que la relación entre la sílice y la alúmina "en la fórmula, no en la receta" determinará si tu esmalte es brillante o mate. No olvides que la sumatoria de tus fundentes debe sumar 1, esto también en la fórmula.
Elemento
|
Brillante
|
Semibrillo
|
Mate
|
Alúmina
|
1
|
1
|
1
|
Sílice
|
9
|
7
|
5
|
Base 1
Feldespato 16,5 %
Ox. de cinc 10%
C. de calcio 12%
Ox. de magnesio 1,5%
Caolín 15,5 %
Cuarzo 44,5 %
Base 2
Feldespato 15 %
Ox. de cinc 2,5%
C. de calcio 19%
Ox. de magnesio 1%
Caolín 11,5 %
Cuarzo 51 %
Base quemada a 1260ºC en horno a gas con atmósfera levemente reductora. La capa simple (2 segundos de inmersión)... y la capa doble (2 segundos más de inmersión).
Materiales
|
B1A
|
B1B
|
B1C
|
B1D
|
B1E
|
B1F
|
Feldespato
|
16,5
|
16,5
|
16,5
|
16,5
|
16,5
|
16,5
|
Óx. de cinc
|
10
|
10
|
10
|
10
|
10
|
10
|
Carb. calcio
|
12
|
12
|
12
|
12
|
12
|
12
|
Óx. magnesio
|
1,5
|
1,5
|
1,5
|
1,5
|
1,5
|
1,5
|
Caolín
|
15,5
|
15,5
|
15,5
|
15,5
|
15,5
|
15,5
|
Cuarzo
|
44,5
|
44,5
|
44,5
|
44,5
|
44,5
|
44,5
|
Dióx titanio
|
+8
|
+8
|
+8
|
+8
|
+8
|
+8
|
Óx. estaño
|
0
|
+8
|
+8
|
+8
|
+8
|
+8
|
Silc. circonio
|
0
|
0
|
+8
|
+8
|
+8
|
+8
|
Óx. hierro
|
0
|
0
|
0
|
+0,5
|
+2
|
+2
|
Óx. cobre
|
0
|
0
|
0
|
0
|
+1
|
+2
|
Materiales
|
B2A
|
B2B
|
B2C
|
B2D
|
B2E
|
B2F
|
Feldespato
|
16,5
|
16,5
|
16,5
|
16,5
|
16,5
|
16,5
|
Óx. de cinc
|
10
|
10
|
10
|
10
|
10
|
10
|
Carb. calcio
|
12
|
12
|
12
|
12
|
12
|
12
|
Óx. magnesio
|
1,5
|
1,5
|
1,5
|
1,5
|
1,5
|
1,5
|
Caolín
|
15,5
|
15,5
|
15,5
|
15,5
|
15,5
|
15,5
|
Cuarzo
|
44,5
|
44,5
|
44,5
|
44,5
|
44,5
|
44,5
|
Dióx titanio
|
+8
|
+8
|
+8
|
+8
|
+8
|
+8
|
Óx. estaño
|
0
|
+8
|
+8
|
+8
|
+8
|
+8
|
Silc. circonio
|
0
|
0
|
+8
|
+8
|
+8
|
+8
|
Óx. cromo
|
0
|
0
|
0
|
+2
|
+5
|
+7
|
Óx. cobre
|
0
|
0
|
0
|
0
|
+2
|
+4
|
Fotos pendientes...
Curso esmaltes 4 de noviembre de 2013
Los resultados del trabajo grupal en nuestro "curso de esmaltes" son puestos a disposición de ustedes para que también sean parte de este proceso.Base del esmalte
Feldespato 25 %
Ox. de cinc 5,5%
C. de calcio 9,2%
Ox. de magnesio 1%
Caolín 17,8 %
Cuarzo 41,5 %
Base quemada a 1260ºC en horno a gas con atmósfera levemente reductora. La capa simple (2 segundos de inmersión)... y la capa doble (2 segundos más de inmersión). El resultado algo aspero y seco se reformuló agregando más feldespato y quitando cuarzo.
BASEBase reformulada
Feldespato 31,8 %
Ox. de cinc 6%
C. de calcio 9,7%
Ox. de magnesio 1%
Caolín 18,8 %
Cuarzo 32,7 %
Base reformulada quemada a 1260ºC en horno a gas con atmósfera levemente reductora. La capa simple (2 segundos de inmersión)... y la capa doble (2 segundos más de inmersión). A partir de esta base se añadieron óxidos opacificantes y óxidos colorante.
BASE 1
Materiales
|
A1
|
A2
|
A3
|
A4
|
A5
|
A6
|
A7
|
A8
|
Feldespato
|
31,8
|
31,8
|
31,8
|
31,8
|
31,8
|
31,8
|
31,8
|
31,8
|
Ox. Cinc
|
6
|
6
|
6
|
6
|
6
|
6
|
6
|
6
|
C. Calcio
|
9,7
|
9,7
|
9,7
|
9,7
|
9,7
|
9,7
|
9,7
|
9,7
|
Ox. Magnesio
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
Caolín
|
18,8
|
18,8
|
18,8
|
18,8
|
18,8
|
18,8
|
18,8
|
18,8
|
Cuarzo
|
32,7
|
32,7
|
32,7
|
32,7
|
32,7
|
32,7
|
32,7
|
32,7
|
Ox. Titanio
|
+10
|
+10
|
+10
|
+10
|
+10
|
+10
|
+10
|
+10
|
Sil. Circonio
|
+5
|
+5
|
+5
|
+5
|
+5
|
+5
|
+5
|
|
Ox. Cinc
|
+5
|
+5
|
+5
|
+5
|
+5
|
+5
|
||
Ox. Manganeso
|
+1
|
+3
|
+6
|
+9
|
+9
|
|||
Ox. Cobalto
|
+2
|
A1
A2
A3
A4
A5
A6
A7
A8
Se Formularon bases compuesta solo de feldespato y caolín, buscando conseguir un máximo de craquelado en el resultado final con una receta extremadamente simple. Agregamos ceniza en dos de las cuatro muestras con el objetivo de potenciar aun mas el craquelado y se incorporó dióxido de titanio en una.
Material
|
A
|
B
|
C
|
D
|
Caolín
|
10
|
10
|
20
|
20
|
Feldespato
|
90
|
90
|
80
|
80
|
Ceniza
|
+30
|
+30
|
||
Diox. titanio
|
+15
|
A
B
C
D

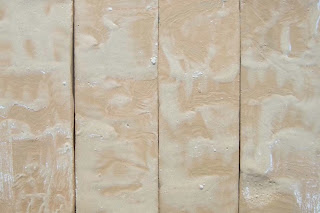

En este curso realizamos algunas pruebas de engobes con una base muy simple compuesta solo de caolín y feldespato, de las cuales una se opacificó con dióxido de titanio.
Material
|
A
|
B
|
C
|
D
|
Caolín
|
90
|
80
|
70
|
70
|
Feldespato
|
10
|
20
|
30
|
30
|
Diox. titanio
|
+15
|
A
B
C
D
Curso esmaltes 23 de septiembre de 2013
Todos los resultados obtenidos del trabajo grupal en nuestro "curso de esmaltes" son puestos a disposición de ustedes para que también sean parte de este proceso.Base del esmalte
Dolomita 21,7 %
Feldespato 12,3 %
Óxido de cinc 5,5 %
Caolín 21 %
Cuarzo 39,5 %
Esta base fue quemada a 1260 ºC en horno a gas con atmósfera levemente reductora. La capa simple (2 segundos de inmersión) fue transparente y la capa doble (2 segundos más de inmersión) fue levemente opaca con semibrillo.
BASE
Materiales
|
A1
|
A2
|
A3
|
A4
|
A5
|
A6
|
A7
|
Dolomita
|
21,7
|
21,7
|
21,7
|
21,7
|
21,7
|
21,7
|
21,7
|
Feldespato
|
12,3
|
12,3
|
12,3
|
12,3
|
12,3
|
12,3
|
12,3
|
Ox. Cinc
|
5,5
|
5,5
|
5,5
|
5,5
|
5,5
|
5,5
|
5,5
|
Caolín
|
21
|
21
|
21
|
21
|
21
|
21
|
21
|
Cuarzo
|
39,5
|
39,5
|
39,5
|
39,5
|
39,5
|
39,5
|
39,5
|
Circonio
|
+10
|
+10
|
+10
|
+10
|
+10
|
+10
|
+10
|
Ox Cinc
|
+10
|
+10
|
+10
|
+10
|
+10
|
+10
|
|
Cobalto
|
+0,1
|
+1
|
+2
|
+2
|
+2
|
||
Ceniza
|
+20
|
+50
|
A1
A2
A3
A4
A5
A6
A7
Materiales
|
B1
|
B2
|
B3
|
B4
|
B5
|
B6
|
Dolomita
|
21,7
|
21,7
|
21,7
|
21,7
|
21,7
|
21,7
|
Feldespato
|
12,3
|
12,3
|
12,3
|
12,3
|
12,3
|
12,3
|
Ox. Cinc
|
5,5
|
5,5
|
5,5
|
5,5
|
5,5
|
5,5
|
Caolín
|
21
|
21
|
21
|
21
|
21
|
21
|
Cuarzo
|
39,5
|
39,5
|
39,5
|
39,5
|
39,5
|
39,5
|
Circonio
|
+8
|
+8
|
+8
|
+8
|
+8
|
+8
|
Ox. Titanio
|
+8
|
+8
|
+8
|
+8
|
+8
|
+8
|
Ox Cinc
|
+8
|
+8
|
+8
|
+8
|
+8
|
+8
|
O. Cobre
|
+0,5
|
+1
|
+2
|
|||
Cobalto
|
+1
|
|||||
Ceniza
|
+20
|
+50
|
+50
|
+50
|
+50
|
B1
B2
B3
B4
B5
B6
Materiales
|
C1
|
C2
|
C3
|
C4
|
C5
|
C6
|
Dolomita
|
21,7
|
21,7
|
21,7
|
21,7
|
21,7
|
21,7
|
Feldespato
|
12,3
|
12,3
|
12,3
|
12,3
|
12,3
|
12,3
|
Ox. Cinc
|
5,5
|
5,5
|
5,5
|
5,5
|
5,5
|
5,5
|
Caolín
|
21
|
21
|
21
|
21
|
21
|
21
|
Cuarzo
|
39,5
|
39,5
|
39,5
|
39,5
|
39,5
|
39,5
|
Circonio
|
+8
|
+8
|
+8
|
+8
|
+8
|
+8
|
Ox. Titanio
|
+8
|
+8
|
+8
|
+8
|
+8
|
+8
|
Ox Cinc
|
+8
|
+8
|
+8
|
+8
|
+8
|
+8
|
O. Cobre
|
+0,5
|
+1
|
+2
|
+4
|
+4
|
+4
|
Cobalto
|
+1
|
+1
|
C1
C2
C3
C4
C5
C6En este curso también realizamos algunas pruebas de engobes con una base muy simple compuesta solo de caolín y feldespato, las que se colorearon con óxido de hierro y cromo.
Materiales
|
A
|
A1
|
A2
|
A3
|
A4
|
Feldespato
|
60
|
60
|
60
|
60
|
60
|
Caolín
|
40
|
40
|
40
|
40
|
40
|
Cromo
|
+1
|
+3
|
|||
Hierro
|
+2
|
+5
|
A
A1
A2
A3
A4
Materiales
|
B
|
B1
|
B2
|
B3
|
B4
|
Feldespato
|
80
|
80
|
80
|
80
|
80
|
Caolín
|
20
|
20
|
20
|
20
|
20
|
Cromo
|
+1
|
+3
|
|||
Hierro
|
+2
|
+5
|

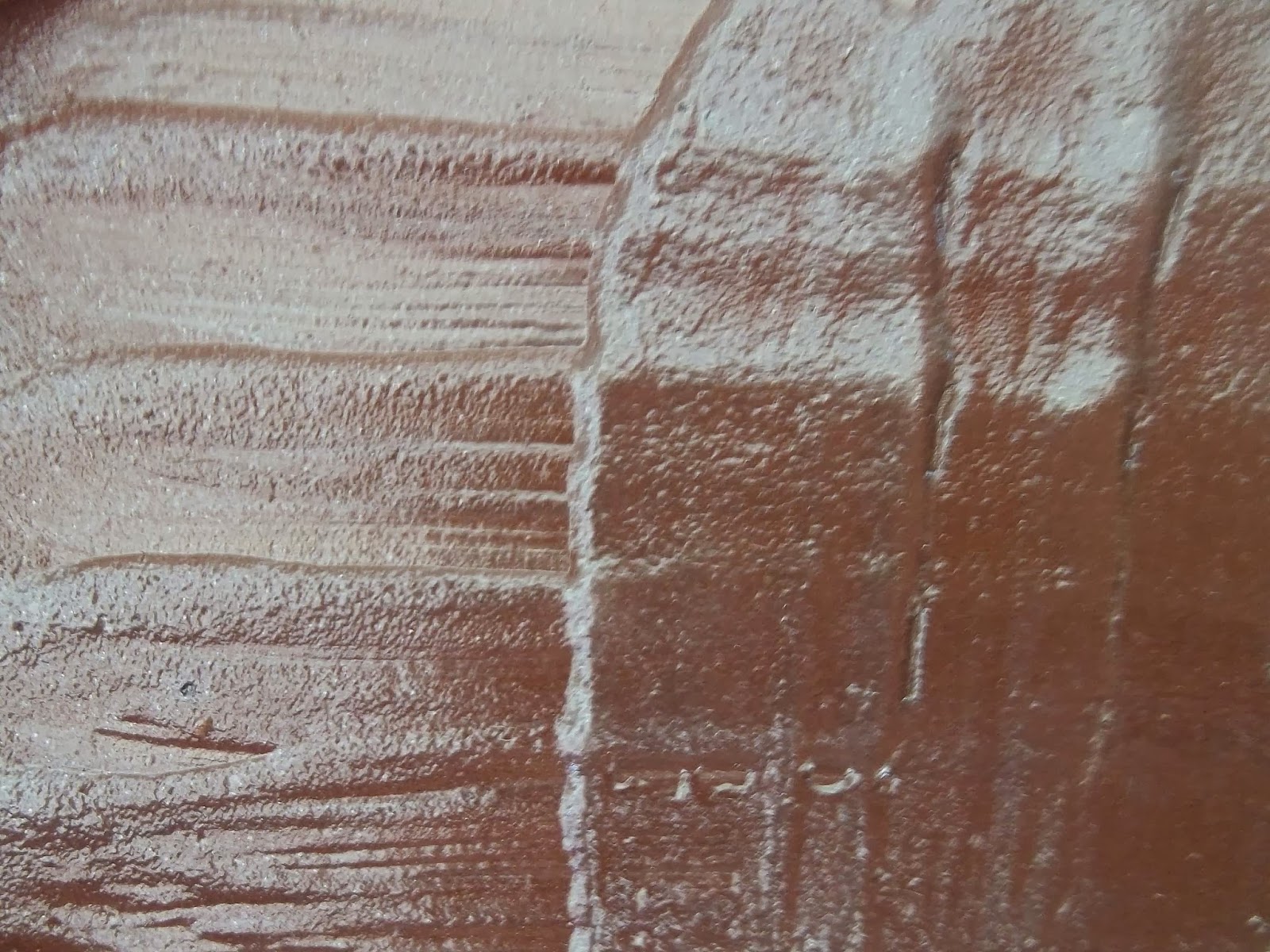

B
B1
B2
B3
B4
Materiales
|
C
|
C1
|
C2
|
C3
|
C4
|
Feldespato
|
95
|
95
|
95
|
95
|
95
|
Caolín
|
5
|
5
|
5
|
5
|
5
|
Cromo
|
+1
|
+3
|
|||
Hierro
|
+2
|
+5
|
C
C1
C2
C3
C4
Curso esmaltes 2010
Aquí presentamos la fórmula de nuestra base, a la cual hemos agregado material opacificante y óxidos colorantes en diferentes porcentajes.Base Cronos
Dolomita 14 %
Calcio 4,6 %
Feldespato 32 %
Óxido de cinc 3,8 %
Caolín 23,6 %
Cuarzo 22 %
Esta base fue quemada a 1260 ºC en horno eléctrico y la capa simple (2 segundos de inmersión) fue transparente y la capa doble (2 segundos más de inmersión) fue medianamente opaca. La superficie fue semibrillante.
Base Cronos A
| |
Dolomita
|
14 %
|
Calcio
|
4,6 %
|
Feldespato
|
32 %
|
Óxido de cinc
|
3,8 %
|
Caolín
|
23,6 %
|
Cuarzo
|
22 %
|
Óxido de titanio
|
+ 7 %
|
A 1
|
A 2
|
A 3
|
A 4
|
A 5
| |
Dolomita
|
14 %
|
14 %
|
14 %
|
14 %
|
14 %
|
Calcio
|
4,6 %
|
4,6 %
|
4,6 %
|
4,6 %
|
4,6 %
|
Feldespato
|
32 %
|
32 %
|
32 %
|
32 %
|
32 %
|
Óxido de cinc
|
3,8 %
|
3,8 %
|
3,8 %
|
3,8 %
|
3,8 %
|
Caolín
|
23,6 %
|
23,6 %
|
23,6 %
|
23,6 %
|
23,6 %
|
Cuarzo
|
22 %
|
22 %
|
22 %
|
22 %
|
22 %
|
Óxido de titanio
|
+ 7 %
|
+ 7 %
|
+ 7 %
|
+ 7 %
|
+ 7 %
|
Óxido de hierro
|
+ 2 %
|
+ 5 %
|
X
|
X
|
+ 5 %
|
Óxido de cobalto
|
X
|
X
|
+ 0,5 %
|
+ 1 %
|
+ 1 %
|
Ceniza eucaliptus
|
X
|
X
|
X
|
X
|
+ 10 %
|
Base cronos B
| |
Dolomita
|
14 %
|
Calcio
|
4,6 %
|
Feldespato
|
32 %
|
Óxido de cinc
|
3,8 %
|
Caolín
|
23,6 %
|
Cuarzo
|
22 %
|
Óxido de Cinc
|
+ 7 %
|
B 1
|
B 2
|
B 3
|
B 4
| |
Dolomita
|
14 %
|
14 %
|
14 %
|
14 %
|
Calcio
|
4,6 %
|
4,6 %
|
4,6 %
|
4,6 %
|
Feldespato
|
32 %
|
32 %
|
32 %
|
32 %
|
Óxido de cinc
|
3,8 %
|
3,8 %
|
3,8 %
|
3,8 %
|
Caolín
|
23,6 %
|
23,6 %
|
23,6 %
|
23,6 %
|
Cuarzo
|
22 %
|
22 %
|
22 %
|
22 %
|
Óxido de cinc
|
+ 7 %
|
+ 7 %
|
+ 7 %
|
+ 7 %
|
Óxido de hierro
|
+ 2 %
|
+ 5 %
|
X
|
X
|
Óxido de cobalto
|
X
|
X
|
+ 0,5 %
|
+ 1 %
|
Ceniza eucaliptus
|
X
|
X
|
X
|
X
|
Base cronos C
| |
Dolomita
|
14 %
|
Calcio
|
4,6 %
|
Feldespato
|
32 %
|
Óxido de cinc
|
3,8 %
|
Caolín
|
23,6 %
|
Cuarzo
|
22 %
|
Óxido de Cinc
|
+ 7 %
|
Óxido de Titanio
|
+ 7 %
|
Óxido de cobalto
|
+ 1 %
|
Óxido de hierro
|
+ 5 %
|
Base cronos C 1
| |
Dolomita
|
14 %
|
Calcio
|
4,6 %
|
Feldespato
|
32 %
|
Óxido de cinc
|
3,8 %
|
Caolín
|
23,6 %
|
Cuarzo
|
22 %
|
Óxido de Cinc
|
+ 7 %
|
Óxido de Titanio
|
+ 7 %
|
Óxido de cobalto
|
+ 1 %
|
Óxido de hierro
|
+ 5 %
|
Ceniza eucaliptus
|
+ 30 %
|
Como anexo al curso hemos revisado algunas fórmulas de engobes y de pastas, aquí van las tablas.
Engobes
| ||||||
Materiales
|
A
|
B
|
C
|
D
|
E
|
F
|
Arcilla gris
|
80
|
60
|
50
|
60
|
50
|
0
|
Feldespato
|
20
|
40
|
50
|
40
|
25
|
25
|
Manganeso
|
0
|
0
|
+10
|
0
|
0
|
0
|
Cobre
|
0
|
0
|
0
|
+10
|
0
|
0
|
Caolín
|
0
|
0
|
0
|
0
|
10
|
60
|
Cuarzo
|
0
|
0
|
0
|
0
|
15
|
15
|
Pastas
| ||||
Materiales
|
A
|
B
|
C
|
D
|
Arcilla gris
|
0
|
40
|
50
|
25
|
Arcilla roja
|
50
|
20
|
0
|
25
|
Feldespato
|
25
|
15
|
25
|
20
|
Chamota
|
25
|
15
|
0
|
15
|
Cuarzo
|
0
|
10
|
25
|
15
|
